Extracción de humos y vapores grasos en cocinas
Gracias a que la calidad de las materias primas y el mecanizado CNC en fábrica, así como el ensayo homologado según norma UNE EN 12237, podemos garantizar un grado de estanqueidad CLASE B2,(ATC4) .
NOTA: La altura máxima de la sección para conductos premontados es de 500 mm. otras dimensiones consultar. Espesores desde 0.6, 0.8 y 1 mm
Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
2588

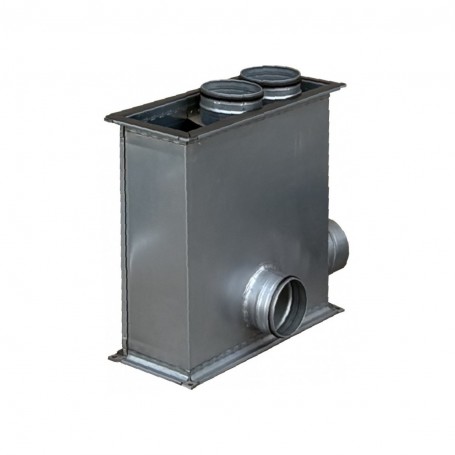

MÓDULO COLECTOR SHUNT PIB GRAS CR - EXTRACCIÓN COCINAS | CONAIRE (2588)
Módulo colector Shunt de 1 o 2 vías (a 90º ó 180º) fabricado en acero galvanizado, para la extracción de los vapores grasos de las campanas de cocinas colectivas del hábitat residencial. Aloja en su interior un tubo de diámetro inferior que conecta con la red horizontal de la extracción de la campana y el montante vertical que recoge los vapores grasos para su expulsión al exterior, esta incorpora sistema PIB(Perfil Integral Brida) en la unión entre tramos / módulos, garantizando una estanqueidad clase B2. en la montante vertical y clase D en el tiro del tubo interior antirrevoco, por medio de junta bilabial en EPDM en las bocas de conexión.
■ Aplicaciones: Redes de conductos para la extracción de los vapores grasos de las campanas de cocinas en el hábitat residencial.
■ Material: Acero galvanizado con recubrimiento de zinc calidad DX51D+Z275 en espesor 0.6 mm.
■ Longitud: 500 mm.
■Tipo de unión: Montante vertical PIB(Perfil Integral Brida)estanqueidad CLASE B2.(ATC4)La unión del tiro por tubo interior es por simple encaje a través de unión machihembrada con junta EPDM bilabial con alto grado de resistencia al ozono y a los rayos UV, siendo a la vez insensible a los cambios de temperatura. Garantiza una estanqueidad CLASE D.(ATC2)
Certificados / Homologaciones
PRECIOS PVP.
Disponemos de líneas de descuento para profesionales, háganos llegar su listado de artículos a valorar incorporándolos a un CARRITO como PEDIDO y seleccionando en el proceso de pago " Solicitud de valoración línea descuento"
