Kit de premontaje PIB-VENT
zoom_out_map
chevron_left chevron_right

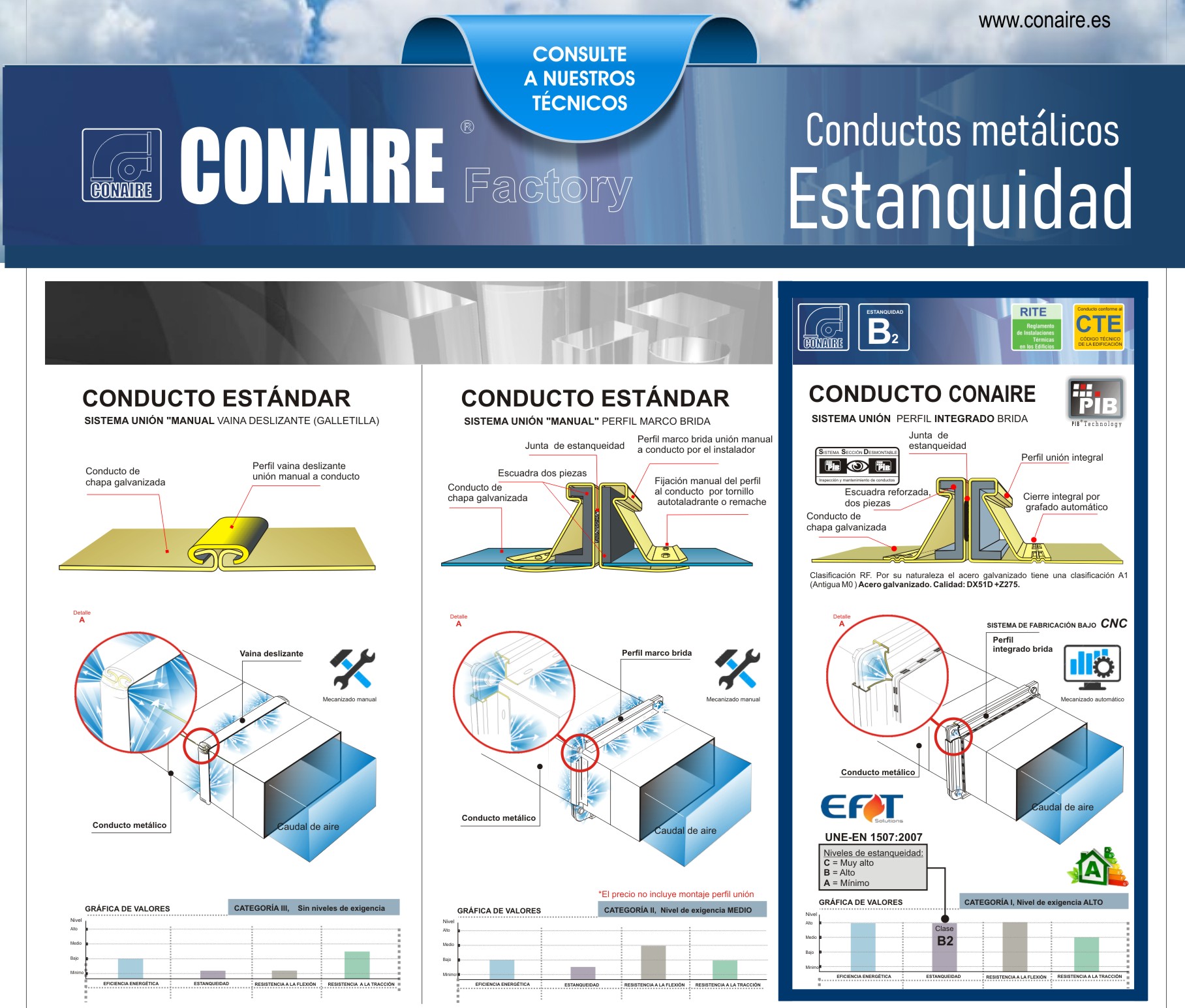

Estanqueidad al aire (Clase: B2) Certificados / Homologaciones

sistema de unión estanca

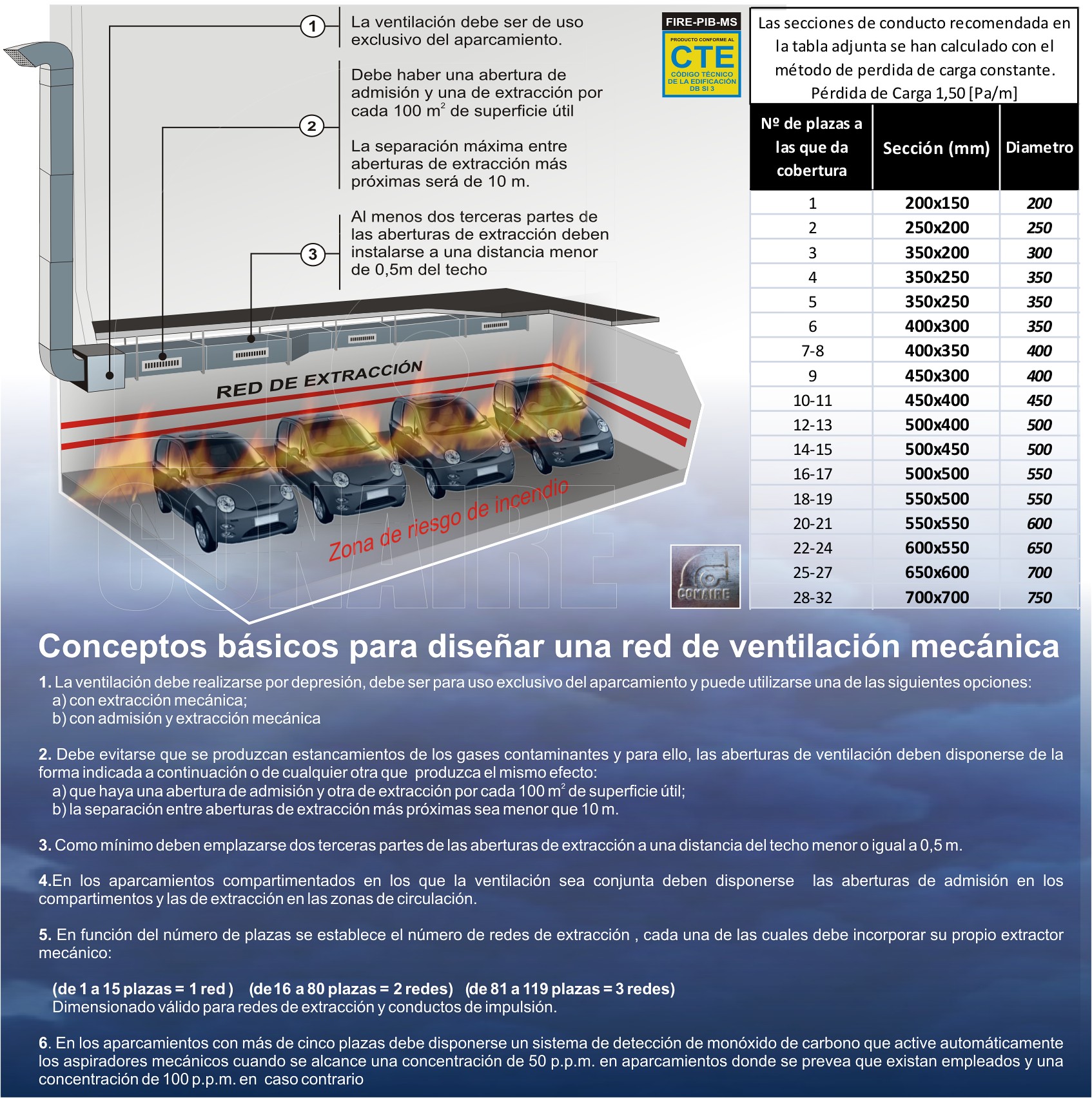

ESQUEMA DE RED DE EXTRACCIÓN GARAJE-CONAIRE PIB FIRE MS
zoom_in
esquema red de extracción garajes-CONAIRE PIB FIRE MS
ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
Imagen ampliable
zoom_in
detalles-tramo-recto-pib

Tabla de dimensiones conductos metálicos extracción monosector:

Dimensiones máximas permitidas según Ensayos de resistencia al fuego de instalaciones de servicio. UNE-EN 1366-9:2008. Parte 9: Conductos de extracción de humos de un solo compartimento.

Longitud ( A ) 1250 mm
Longitud ( B ) 1000 mm
Altura del perfil 25 mm
*Cualquier configuración con medidas inferiores cumplirán la norma.

Categorías

620

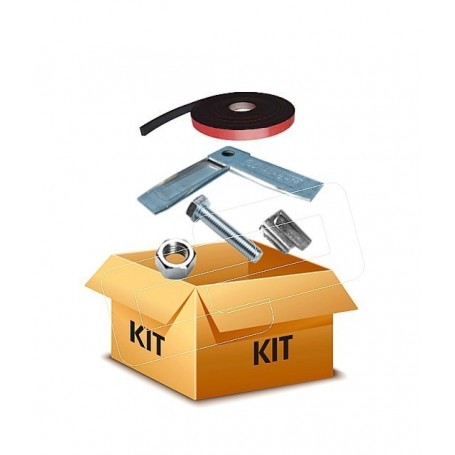

KIT ACCESORIOS PREMONTAJE | CONAIRE - PIB FIRE

Kit de accesorios CONAIRE PIB FIRE para premontaje conductos con dimensión lado mayor entre los siguientes rangos L= 400, L= 700, L= 1.000 y L= 1.250.

Opciones: Incluye estimación de kits compuestos por escuadras de unión, grapas, junta fibroceramica, tuercas y tornillos. Las cantidades son aproximadas y podrán incrementarse o decrementarse dependiendo del porcentaje en m2 estimado para figuras respecto a los m2 totales de la obra y de las secciones de los conductos. Para el premontaje será necesario adquirir como artículo individual el sellador refractario a aplicar en los puntos de escuadra.


Kit de premontaje PIB FIRE / Ratio m2

L-400L-700L-1000L-1250
ESCUADRA UNIÓN REFORZADA 2P CONAIRE PIB-25 5.55 3.60 2.7 2.20
GRAPA CON TORNILLO CONDUCTO CONAIRE MOD. T-25 0.20 0.70 1 1.30
JUNTA FIBROCERAMICA L=10m  0.69 0.30 0.71 0.70
TORNILLO ZINCADO ROSCA METRICA CABEZA HEXAGONAL DIN 933 M8X20 2.25 0.05 1.10 0.90
TUERCA ZINCADA METRICA HEXAGONAL DIN 934 M8 2.25 0.02 1.10 0.90

premontaje-pib-fire

41,21 €
PACKPREPIBF410
block Solicite presupuesto para confirmar plazo de entrega y descuentos asignados

PRECIOS PVR.

Contenidos de carácter informativo, estos pueden cambiar sin previo aviso.
