FIGURAS PARA CONDUCTOS RECTANGULARES GALVANIZADOS PARA CLIMATIZACIÓN Y VENTILACIÓN | CONAIRE - PIB EXTRAVER
zoom_out_map
chevron_left chevron_right

Estanqueidad al aire (Clase: B2) Certificados / Homologaciones

sistema de unión estanca

ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
zoom_in detalles-tramo-recto-pib

Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:

Rangos de selección lado mayor

 EspesorPerfil brida
Lado mayor conducto desde 160 mm hasta 800 mm 0.6 mm 25 mm
Lado mayor conducto desde 801 mm hasta 1250 mm 0.8 mm 25 mm
Lado mayor conducto desde 1251 mm hasta 1800 mm 1 mm 25 mm

*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.

Categorías

634

FIGURAS PARA CONDUCTOS RECTANGULARES GALVANIZADOS PARA CLIMATIZACIÓN Y VENTILACIÓN | CONAIRE - PIB EXTRAVER

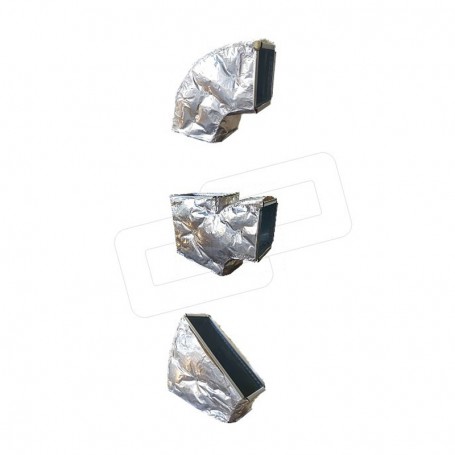

Figuras de redes de conductos para ventilación de geometría rectangularIncorpora en su cara exterior un  aislamiento térmico y acústico con manta de lana mineral y acabado en lámina de aluminio reforzada.

Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. Modelo CONAIRE PIB EXTRAVER de espesor 0.6, 0.8 y 1 mm según UNE 1505.

Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema  una estanqueidad  al aire CLASE B2.

 Tipo aislamiento:

Para redes que discurren por el exterior lana mineral Iber cover 50 mm, de altas prestaciones térmicas y acústicas. Cumple RITE.

Para redes que discurren por el interior lana mineral Iso air 30 mm, de altas prestaciones térmicas y acústicas. Cumple RITE.

■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la certificación de la estanqueidad al aire, según norma de ensayo UNE-EN-1366-9, con estanqueidad al aire CLASE B2.

■ Opciones: Incluye parte proporcional estimada en m2 de figuras en un rango desde el 0% al 65%  respecto al total de la obra, certificado de fabricación y certificados de clasificación de la estanqueidad al aire.


* Sistema de medición según NORMA:UNE 100716:2012

* La altura máxima de la sección para conductos premontados es de 600 mm. Otras dimensiones consultar.

* Para valoraciones precisas debe facilitarnos planos definitivos.

69,36 €
PIBECV30F06
block PRODUCTO BAJO PEDIDO. Solicítelo a través de un presupuesto para facilitarle el plazo de entrega.

PRECIOS PVR.

Contenidos de carácter informativo, estos pueden cambiar sin previo aviso.
