Kit de montaje PIB-VENT
zoom_out_map
chevron_left chevron_right

Estanqueidad al aire (Clase: B2) Certificados / Homologaciones

sistema de unión estanca

ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
zoom_in detalles-tramo-recto-pib

Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:

Rangos de selección lado mayor

 EspesorPerfil brida
Lado mayor conducto desde 160 mm hasta 800 mm 0.6 mm 25 mm
Lado mayor conducto desde 801 mm hasta 1250 mm 0.8 mm 25 mm
Lado mayor conducto desde 1251 mm hasta 1800 mm 1 mm 25 mm

*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.

ESQUEMA DE RED DE EXTRACCIÓN GARAJE-CONAIRE PIB FIRE MS
zoom_in
esquema red de extracción garajes-CONAIRE PIB FIRE MS
ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
Imagen ampliable
zoom_in
detalles-tramo-recto-pib

Tabla de dimensiones conductos metálicos extracción monosector:

Dimensiones máximas permitidas según Ensayos de resistencia al fuego de instalaciones de servicio. UNE-EN 1366-9:2008. Parte 9: Conductos de extracción de humos de un solo compartimento.

Longitud ( A ) 1250 mm
Longitud ( B ) 1000 mm
Altura del perfil 25 mm
*Cualquier configuración con medidas inferiores cumplirán la norma.

Categorías

621

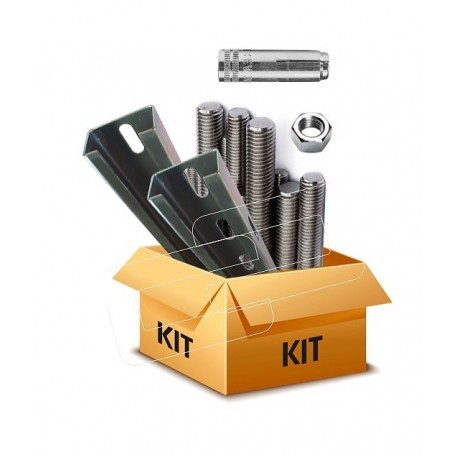

KIT ACCESORIOS MONTAJE | CONAIRE - PIB FIRE

Kit de accesorios CONAIRE PIB FIRE para montaje conductos con dimensión lado mayor entre los siguientes rangos L= 400, L= 700, L= 1.000 y L= 1.250.

Opciones: Incluye estimación de kits compuestos por carriles, tacos, varillas y tuercas. Las cantidades son aproximadas y podrán incrementarse o decrementarse dependiendo del porcentaje en mestimado para figuras respecto a los m2 totales de la obra y de las secciones de los conductos.


Kit de montaje PIB FIRE / Ratio m2

L-400L-700L-1000L-1250
TACO LATÓN ROSCA INTERNA M8 1 0.80 0.60 0.50
TUERCA ZINCADA METRICA HEXAGONAL DIN934 M8 1 0.80 0.60 0.50
VARILLA ZINCADA ROSCA DIN 975 M8 1 0.80 0.60 0.50
CARRIL PERFORADO "U" LDBST 41/21/2.0  L=4m 0.73 0.73 0.73 0.73
img-premontaje-pib-fire

27,94 €
PACKMONPIBF410
block Solicite presupuesto para confirmar plazo de entrega y descuentos asignados

PRECIOS PVR.

Contenidos de carácter informativo, estos pueden cambiar sin previo aviso.
